产品名称:电源控制器(灯控箱) 产品编号:DKX-007 支持数据库:Microsoft SQL2000/2005/2008 连接方式:TCP/IP通讯,10M/100M自适应RJ-45接口 适用场所:棋牌室 桌球室 网球 兵兵球馆 支持语言:中文简体 中文繁体 外观尺寸:长310mm 高230mm 厚95mm
|
|
一、注意事项 • 本灯控设备采用标准以太网通信方式,请按综合布线系统的要求敷设网线。 • 本机出厂时的缺省 IP 地址为 192.168.1.150 ,若与您网络中的其它 IP 地址冲突,或者与您的网络不在同一个网段,请联系电脑工程师修改您的网络设置,或者用我们提供的工具软件修改设备 IP 地址后再接入网络中。 • 本机电源输入范围为 220V ± 20V 市电,接入电源时请务必检查电压是否符合要求,请提供备用 12V2A 输入。 • 为了您的安全,本机的 220V 电路安装请按照电工施工标准操作,由有资格证书的专业电工安装接入。 • 若本机发生故障,非专业人员不得自行维修,请与本机的供应商或者直接与本公司售后服务部联系。 • 客户申请技术服务时,请提供本机机器号、故障现象。 二、安装布线 |
• 本灯控设备采用嵌入式 ARM 微处理器为主控芯片 , 内嵌实时操作系统,支持多任务并发工作,数据传输采用 10M/100M 自适应的标准以太网接口,性能稳定。功能强大,可配合软件彻底杜绝收银漏洞。 |
• 外形尺寸: 310 mm*230mm*95mm |
• 通讯方式: TCP/IP 通讯, 10M/100M 自适应 RJ-45 接口 |
• 单路额定功率: 4400 瓦+ |
• 单路实际使用功率: 600 瓦+ |
• 单板输入方式: ABC 相输入 |
• 单板输出路数: 9 路 |
• 灯控电源: 120V2A |
• 本灯控设备标配网线一条,可直接与计算机直连通讯。如果您的电脑网线口已经插有网线,请把网线插入您电脑网线插入的交换机或路由器的网口即可。 |
• 本机出厂时的缺省 IP 地址为 192.168.1.77 ,网关为 192.168.1.1 ,子网掩码为 255.255.255.0 。若与您网络中的其它 IP 地址冲突, 或者与您的网络不在同一个网段,请联系电脑工程师修改您的网络设置,或者用我们提供的工具软件修改设备 IP 地址后再接入网络中。 |

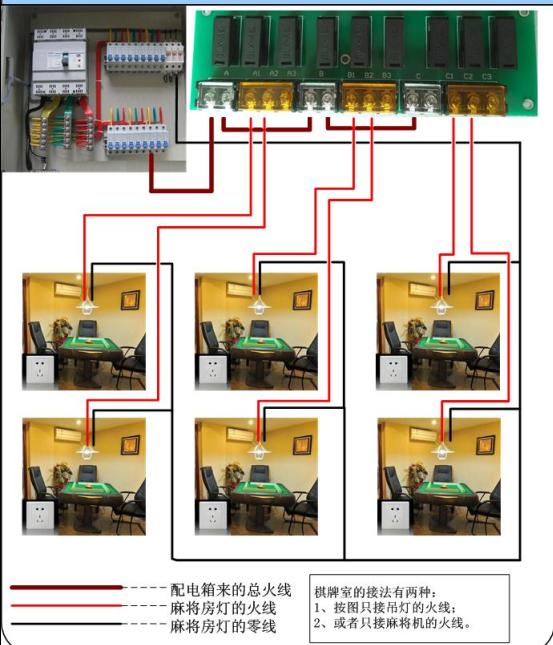

棋牌台球单相安装图如下 : |
|

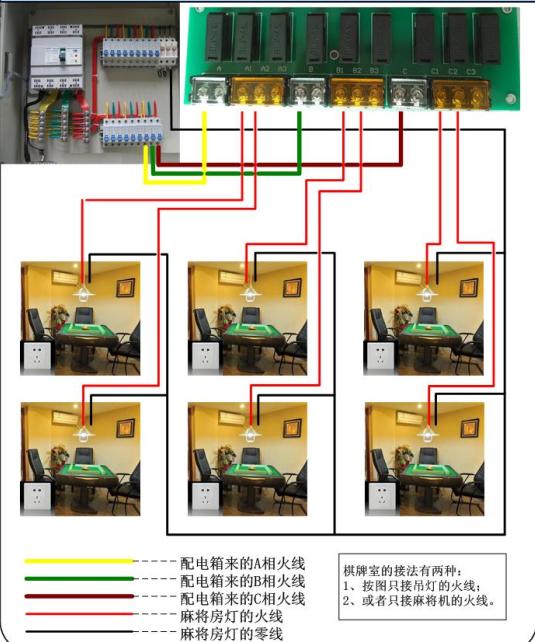

棋牌台球ABC安装图如下 : |
|
三、测试准备 |
• 请把灯控电源插入通电的插座。 |
• 请打开手动开关 A1 ,确认相应的灯是否点亮;然后依次打开12345678 等开关,依次确认相应的灯是否正常点亮。 |
• 请检查网线连接正常,网络接口指示灯状态正常。绿灯常亮表示网线接入交换机正常,橙色灯不亮表示没有传输数据,橙色灯闪亮表示正在传输数据。 |
四、设备复位 |
• 由于任何原因造成不知道灯控 IP 的情况,可以通过以下操作复位灯控。 |
• 开机一段时间后,按住 reset键 15 秒,指示灯常亮后,松开,开始初始化,完成后设备重启。 |
• 恢复出厂缺省设置。即 IP 地址为 192.168.1.77 ,网关为 192.168.1.1 ,子网掩码为 255.255.255.0 |
